LOYO LIGHT / CASO DE ESTUDIO
Arnés adaptador para faro de moto
200 kits de conexión directa
La motocicleta tenía un conector original de cuatro pines. El faro LED utilizaba tres cables. Fabricamos un adaptador compatible para que el cliente pudiera ofrecer el faro y el conector en un solo kit, sin que el instalador tuviera que cortar el cableado de la moto.
200kits de faros
4 pines → 3 cablesconexión compatible
Sin cortar cablesobjetivo de instalación
Respuesta rápida
¿Se puede conectar un faro LED de tres cables a un conector de moto de cuatro pines?
Sí, con un adaptador diseñado para esa motocicleta y ese faro. Primero confirma la función de cada pin del conector original, incluido el cuarto. Después identifica los cables del faro, fabrica el arnés y comprueba cada conexión terminada. En este proyecto de 200 kits seguimos ese proceso. Aun así, hace falta probar el conjunto en la moto para confirmar todas las funciones de iluminación y comprobar que no haya parpadeos ni avisos de fallo.
Para el motociclista, esto supone una instalación más limpia. Para un taller o una marca de iluminación, significa menos consultas sobre el cableado después de la venta. La forma del conector por sí sola no indica si las luces funcionarán correctamente.
Por qué importa la compatibilidad
Un mejor faro también necesita la conexión correcta.
El informe sobre el mercado de faros para motocicletas 2025–2029 prevé un crecimiento del mercado de 1,43 mil millones de USD entre 2024 y 2029, con una tasa de crecimiento anual del 7,2 %. Ese crecimiento no hace que todos los recambios sean fáciles de instalar. El conector del faro y el cableado de la moto deben seguir siendo compatibles.
El problema no termina al enchufar los conectores. En los vehículos que supervisan la carga eléctrica de las luces, cambiar a LED puede provocar un falso aviso de bombilla fundida o parpadeos. Hay que comprobar el faro, el adaptador y la moto juntos antes de describir el kit como plug-and-play.
El proyecto
Un faro. Un adaptador a medida. 200 conjuntos.

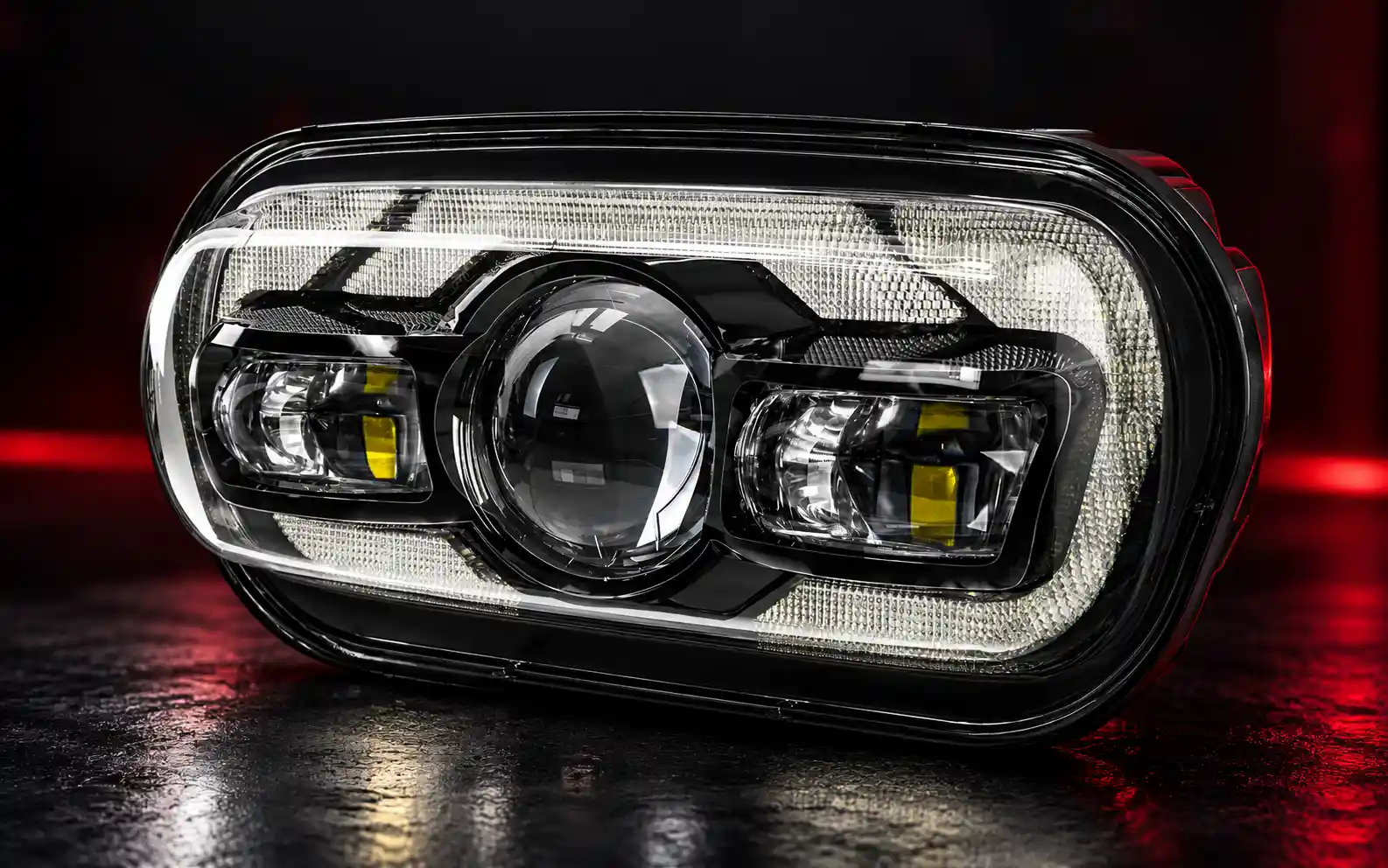

Un cliente quería recibir un faro LED estilo Fat Bob con un conector que pudiera enchufarse al cableado original de la motocicleta de destino.
La conexión que debíamos resolver

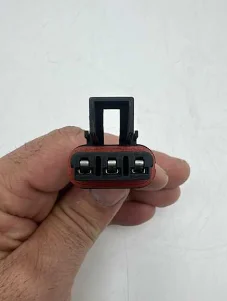

La motocicleta utilizaba un conector original de cuatro pines, mientras que el faro tenía tres cables: tierra en el centro, luz baja/luz de circulación diurna en un lado y luz alta en el otro. El adaptador necesitaba un conector compatible en el lado de la moto. Antes de fabricarlo, debíamos confirmar la orientación desde la que se observa el conector, la posición y el color de cada cable, y la función del cuarto pin original.
El cliente quería que cada faro y su adaptador se embalaran como un conjunto listo para instalar. Sin cortar el cableado original. Sin que el instalador tuviera que adivinar las conexiones. El comportamiento eléctrico de la moto, incluidos los posibles avisos o parpadeos, se comprobaría en las pruebas sobre el vehículo antes de ampliar la instalación.
Posibles problemas
Un conector compatible no garantiza que el faro funcione.
Tres detalles determinan si el kit se instala correctamente y sigue funcionando: la función de cada cable, las conexiones de los terminales y la longitud del arnés.
1. Los cables están en posiciones incorrectas
Una misma carcasa de conector puede tener una distribución de pines distinta. Si tierra, luz baja/DRL o luz alta se conectan al pin equivocado, puede encenderse la función incorrecta o dañarse el circuito. Documentamos cada conexión y pedimos al cliente que la confirmara antes de cortar ningún cable.
Qué comprobar: Pide un esquema que indique la orientación del conector, los números de pin, los colores de los cables y las funciones de iluminación. También debe explicar la función del cuarto pin original.
2. Un terminal se afloja después de la instalación
Una motocicleta vibra y se mueve. Un engaste débil puede perder contacto aunque un adaptador nuevo supere una comprobación rápida en banco. Definimos las dimensiones del engaste, comprobamos la resistencia a la tracción en muestras del lote y verificamos que cada arnés terminado tuviera las conexiones correctas.
Qué comprobar: Pregunta cómo se engastan los terminales y si el fabricante puede mostrar los controles del lote y los resultados de los 200 adaptadores.
3. El cable es demasiado largo o demasiado corto
Un cable corto somete al conector a tensión. El exceso de cable puede rozar una pieza móvil o quedar cerca del calor del motor. La longitud debe ajustarse al espacio real entre el conector original y la parte trasera del faro, con protección adecuada frente al agua y la abrasión.
Qué comprobar: Mide el recorrido en la motocicleta y confirma dónde hace falta una funda protectora antes de aprobar la longitud final.
LA CONEXIÓN IMPORTA
El conector debe encajar. Los cables deben coincidir.
Confirmamos las funciones del faro y de la motocicleta antes de fabricar el adaptador. Ese único esquema escrito sirvió de guía para los 200 conjuntos.
Cómo lo fabricamos
Confirmar. Ensamblar. Comprobar.
Partimos de la información del cliente sobre el conector y el cableado originales. El esquema de conexión acordado guio después el corte de cables, el montaje de terminales y las comprobaciones de cada adaptador.
Acordar cada conexión antes de cortar.
Identificamos las cuatro posiciones del conector de la moto y las tres funciones del faro. El esquema incluía la orientación del conector y el uso del pin original adicional. El cliente lo aprobó por escrito para que el equipo pudiera fabricar todos los adaptadores de la misma forma.
Asegurar los terminales y revisar cada adaptador.
Controlamos el engaste de los terminales y tomamos muestras del lote para comprobar la resistencia a la tracción. Cada adaptador terminado pasó una prueba de continuidad para confirmar que la alimentación y tierra llegaban a los cables correctos del faro. Revisamos las 200 unidades, no solo una pequeña muestra.
Instalar dos o tres conjuntos antes que el resto.
Recomendamos instalar primero dos o tres kits en la motocicleta de destino. Comprueba que los conectores queden bloqueados, que el cable tenga espacio libre, que funcionen la luz diurna y ambas luces, baja y alta, y que no aparezcan avisos ni parpadeos. Estas comprobaciones se hacen en el vehículo; no son resultados que podamos atribuir a una prueba en banco.
Antes de comprar
Cuatro preguntas para evitar problemas de compatibilidad.
- ¿Sabes qué función tiene cada pin de la motocicleta?
Consigue un esquema de cableado confirmado. No des por hecho que dos conectores con la misma forma tienen las mismas funciones eléctricas.
- ¿Se comprobará cada adaptador terminado?
Pide los registros de inspección de los terminales y una comprobación de conexión de cada unidad del pedido.
- ¿Cómo elegirás la longitud del cable?
Mide el espacio en la motocicleta y deja distancia respecto a las piezas calientes y móviles.
- ¿Se ha probado el kit en la motocicleta de destino?
Comprueba el bloqueo del conector, la luz diurna, la luz baja, la luz alta, los parpadeos y los posibles avisos en el tablero antes de instalar todo el lote.
¿Cuándo está listo el kit para instalar todo el lote?
Avanza cuando se haya aprobado el esquema de cableado, los 200 adaptadores hayan superado las comprobaciones de conexión y las primeras instalaciones en la moto confirmen las funciones de iluminación y el ajuste del cable.
Detente y revisa si no se ha explicado la función del pin original adicional, se está deduciendo una conexión solo por el color del cable o el faro parpadea o genera un aviso en la motocicleta de destino.
Primero confirma el cableado. Después corta y engasta. Cambiar un pin después del montaje puede obligar a rehacer todo el lote.
Qué demuestra este caso
Un kit listo para instalar se comprueba en la moto.
- Un conector de cuatro pines y un faro de tres cables solo pueden combinarse después de confirmar la función de cada pin.
- Un esquema escrito mantiene el mismo cableado en los 200 adaptadores.
- Comprueba la calidad del engaste por lote y la conexión eléctrica de cada adaptador.
- Mide la longitud del cable en la motocicleta real y protégelo donde pueda rozarse o mojarse.
- Instala primero unos pocos kits. Comprueba todas las funciones de iluminación, los avisos y los parpadeos antes de instalar el resto.
Un arnés de conexión directa resuelve la conexión física. Por sí solo no garantiza que el sistema de supervisión de luces del vehículo acepte el LED. Philips explica cómo el menor consumo de los LED puede provocar falsos avisos o parpadeos en algunos vehículos. Por eso este kit todavía necesita una comprobación en la motocicleta de destino.
El resultado práctico de este proyecto es una fabricación repetible: un esquema de cableado aprobado, terminales controlados y una comprobación de conexión de cada uno de los 200 adaptadores. El faro y el arnés deben formar parte del mismo plan de instalación.
Faro + arnés compatible
¿Necesitas un faro que se conecte directamente a tu moto?
Envíanos el modelo y el año de la motocicleta, fotos del conector original, la información de los cables del faro y la cantidad prevista. Podemos revisar el faro y el adaptador juntos y confirmar después qué debe probarse en la moto.
Hablemos de tu kit de faro
